航順HK32F030M應用于智能門禁系統
簡介：基于HK32F030M的智能門禁系統開源協議: GPL 3.0
描述
項目功能描述：
1、采用HK32F030M作為微型控制器，MDK5作為開發平臺
2、采用涂鴉智能模塊WB3S接入涂鴉平臺
3、采用RC522模塊識別射頻卡
4、 OLED12832作為屏幕顯示
5、FLASH采用24C02存儲允許識別的IC卡卡號
6、按鍵實現密碼輸入、清除和確認
7、使用LED實現電源指示，無源蜂鳴器實現模擬門鈴聲音
8、繼電器控制外部電磁鎖的開啟和關閉

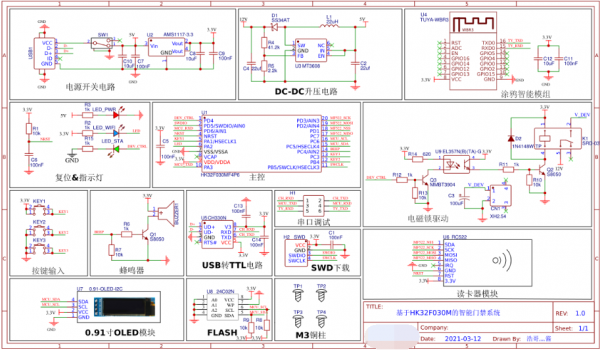

設計原理圖

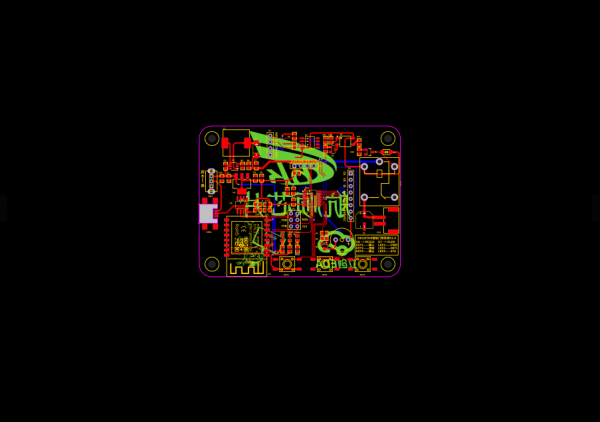

pcb
