航順芯片HK32F103C8T6應用于藍牙遙控電機驅動板的設計
簡介：基于航順HK32F103C8T6芯片的藍牙遙控電機驅動板的設計開源協議: GPL 3.0
描述

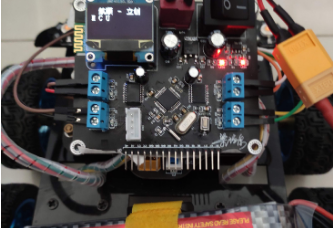

基于航順的HK32F103C8T6設計的一款電機驅動板，采用了兩塊TB6612驅動板與主控連接驅動電機，再通過HC-06進行控制，然后可以通過OLED顯示屏對狀態進行顯示，外設口進行進一步的開發，比如加紅外避障模塊，超聲波測距儀，K210，openmv，樹莓派等外界設備。本次設計只要是為了方便要設計智能小車時，可以直接使用。

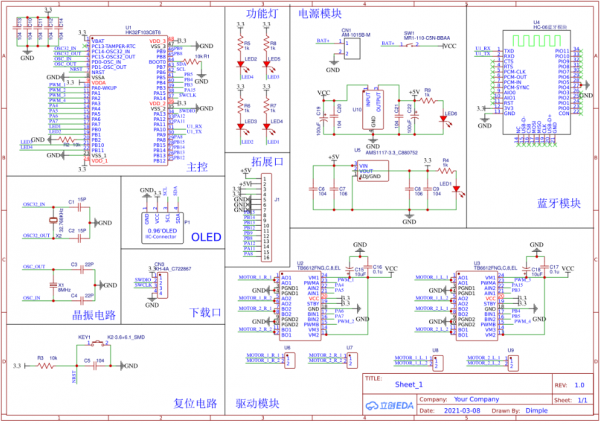

設計原理圖

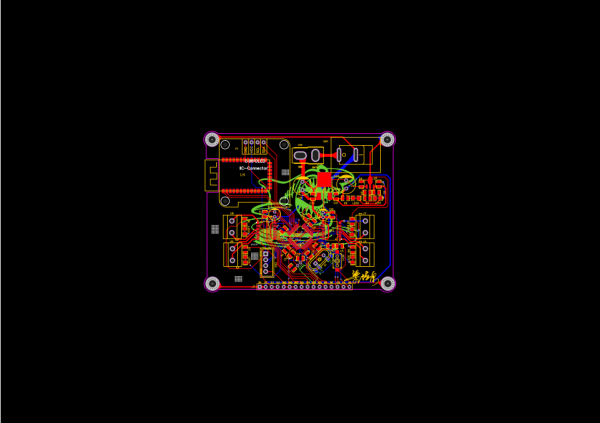

PCB
如需要了解更多航順MCU產品，請聯系航順核心代理商，穎特新科技，或者掃碼聯系我們！
在之前的介紹中，我們也為大家介紹了《基于航順芯片HK32F030的學習板》，也是目前我們主推的非常成熟的解決方案！
編輯：zzy 最后修改時間：2022-06-22
