中微半導無感方波電動工具解決方案：基于CMS8M3310高性價比

中微半導無感方波電動工具方案專為鋰電工具類產品設計，采用中微的高性能8位MCU：CMS8M3310GA24SS，搭配CMS6D180三相預驅芯片，實現優異成本控制，且具備高可靠性、高效率的無感方波電機控制，特別適用于要求高啟動力矩和超低速運行的應用場景。

中微半導無感方波電動工具解決方案在成本控制、工作效率、性能穩定性和用戶安全性方面表現卓越，是各類鋰電工具：如電鉆、電扳手、角磨機、割草機等的理想選擇。其高啟動力矩、優異的低速性能、強大的抗堵轉能力和全面的保護機制，確保了產品在復雜工況下的出色性能和可靠性。

方案核心優勢

- 集成虛擬中心點和母線分壓，精簡外圍電路，節約BOM成本

- 驅動耐壓高，覆蓋10串應用

- 無感方波控制方式

- 適應不同負載啟動，100%啟動成功

- 啟動抖動小，運行平穩

- 支持寬范圍電機功率（50W-350W），適配多款電機開發

方案規格

- 電機極對數：一對極

- 輸入電壓：18-25.2Vdc

- 電機額定功率：50W-350W

- 電機額定轉速：60000RPM

- PWM開關頻率：10~20KHz

- 控制方式：無感方波控制

- 保護功能：過欠壓、過流、短路、缺相、堵轉等

核心器件功能參數

MCU-CMS8M3310GA24SS

• 內核：增強型1T 8051（兼容MCS-51）

• 存儲：Flash16KB，RAM 256B，XRAM 512B

• 工作電壓：VLVR3~5.5V@16MHz 1T；VLVR1~5.5V@16MHz 2T

• 工作溫度：溫度-40℃~105℃

• 定時器：2x8位，2x16位

• PWM：6通道增強型PWM

• 模擬外設：

• 2路模擬比較器 (ACMP0/1)

• 1路可編程增益放大器 (PGA，4/8/12/16倍)

• 1路高精度12位ADC (內建1.2V高精度基準)

• GPIO：22個通用I/O口

三相預驅芯片：CMS6D180-SSOP24

• 集成2路線性穩壓器

• 5V/30mA輸出（帶限流保護）

• 12V/60mA輸出（帶限流保護）

• 集成三相中壓高速柵極驅動

• 懸浮偏移電壓+200V

• 內置直通防止功能、360ns死區時間

• 峰值拉電流0.82A@12V (上升時間70ns@3.3nF)

• 峰值灌電流0.93A@12V (下降時間50ns@3.3nF)

• 內置VREG12V、VBS欠壓保護、VBAT欠壓功能

• 過溫保護功能：過溫閾值160℃/140℃

• 內置電源分壓輸出模塊，分壓比1/11

• 抗靜電能力：2000V（HBM）、750（CDM）

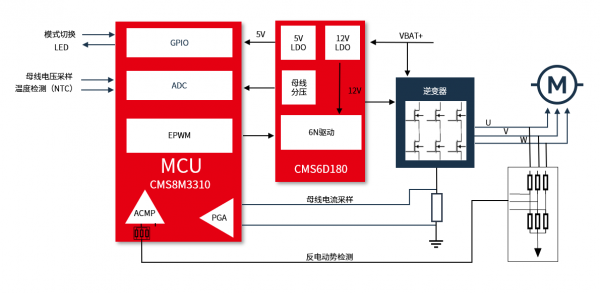

方案原理框圖

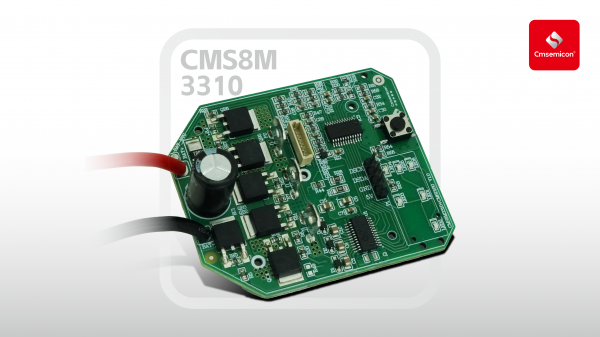

方案開發板

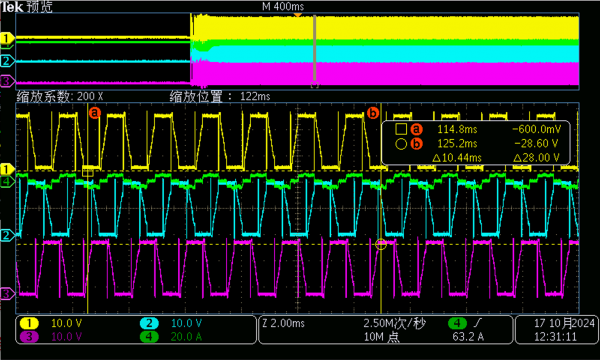

方案啟動波形

方案運行波形

更多信息查詢，也可聯絡中微半導各地銷售辦公室或授權經銷商。
