80C51單片機多機通信原理_多機通信硬件連接圖

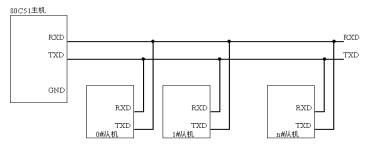

雙機通信時，兩臺單片機是平等的，而在多機通信中，有主機從機之分，多機通信是指一臺主機和多臺從機之間的通信。多機通信硬件連接圖，如圖1所示。
圖1 多機通信硬件連接圖
① 主機向各從機發送地址，此時TB8=1（表示發送的是地址），由于各從機在初始化時SM2=1，所以此時SM2=1，RB8=1（從機接的第9位數據，即主機的TB8），從而各從機都會把接收到的地址送入SBUF。
② 各從機把接收到的地址與本機地址比較：
不相等，則SM2=1（保持不變）；相等，則SM2=0，并把接收到的地址返回主機。
③ 主機接收到返回地址后，與發送的地址進行比較（即核對），不相等，則重新從①開始；相等轉④。
④ 主機向各從機發送數據，此時TB8=0，由于相等的那一臺從機的SM2=0，從而會把接收的數據送入SBUF，除此以外的各從機，由于SM2=1，TB8=0，從而不會把接收到的數據送入SBUF。即相當于主機只與地址相符的那一臺從機通信。
在工控系統（尤其是多點現場工控系統）設計實踐中，單片機與PC機組合構成分布式控制系統是一個重要的發展方向。子系統與子系統可以平等信息交換，也可以有主從關系。
分布式控制系統結構圖如圖2所示。
圖2 分布式控制系統結構
在分布式系統的各子系統中，控制器可完全由計算機代替。子系統中單片機是分布式控制系統的優選機型。這樣計算機與單片機的通信就顯得愈來愈重要，利用PC機配置的異步通信適配器，可以方便地完成PC與80C51單片機的數據通信。PC機和單片機串行通信硬件連接如圖1所示。

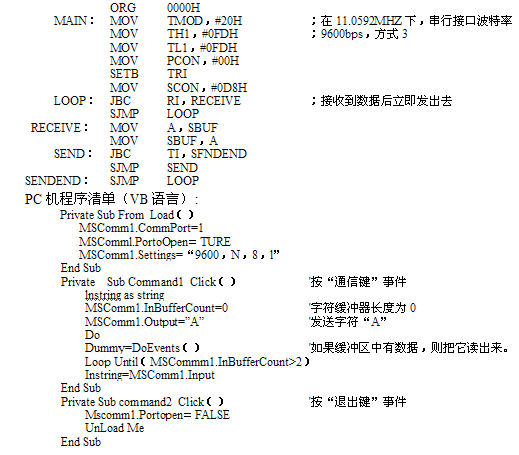

近年來，采用微機與多臺單片機構成的小型測控系統越來越多。它既利用了單片機的價格低、功能強、抗干擾能力強、靈活性好和面向控制等優點，又利用操作系統Windows的高級用戶界面、多任務、自動內存管理等特點。①單片機主要進行實時數據采集和預處理，然后通過串口將數據傳給微機。②微機對這些數據進行進一步處理。例如，求方差、均值、動態曲線與計算給定、打印輸出的各種參數等。這里以1臺PC機和1臺單片機為例給出單片機與微機的通信過程。微機通過發送字符，單片機接收到數據后立即通過串口發回此數據并在微機的CRT上顯示該字符。計算機軟件可以利用VB、VC、Delphi等開發平臺。
如果用戶要進行串行通信，可以調用Windows的API應用程序接口函數，但其使用較為復雜。而使用Microsoft Visual Basic通信控件（MSComm）卻可以很容易的解決這一問題。VB提供一個名為MSComm32.OCX的通信控件，
例，將例改用C語言編程，流程圖如圖，參考程序如下：

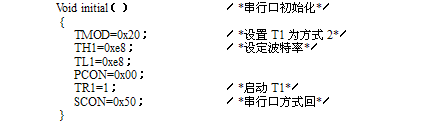

1號、2號機T1初始化子程序如下：

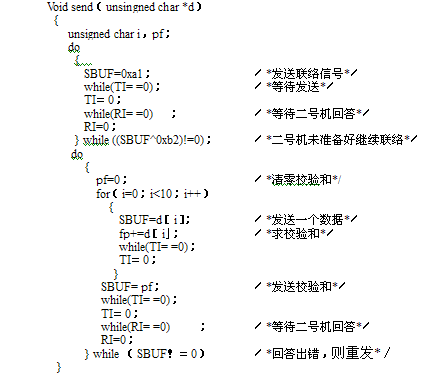

一號機發送子程序如下：

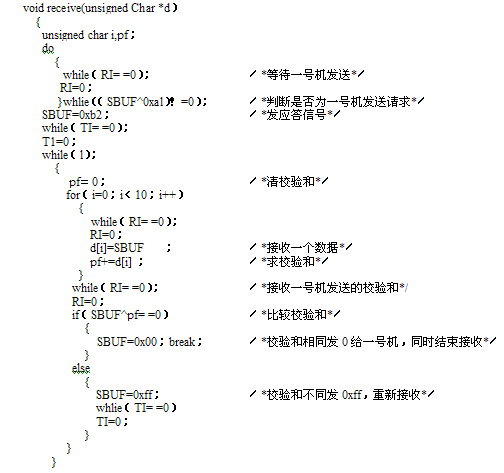

二號機接收子程序如下：
