上海貝嶺新一代國網電表內置負荷開關驅動芯片布局與選型

自 2023 年《智能物聯電能表內置負荷開關技術指標》正式發布以來，其中一項重要變化尤為關鍵：“內置開關的動觸點與靜觸點之間的電氣間隙不小于 5.5mm?！?這一標準的提升雖增強了智能電表的安全性，卻也給其設計及元器件選型帶來了新的挑戰。為此，針對新一代國家電網智能電表內置標準的驗證與制定工作，始終在有條不紊地推進。

負荷開關觸點間距增大，對智能電表設計最直接的影響是負荷開關驅動電流的攀升。從現有樣品測試結果來看，其驅動電流已從 2020 版標準的 150~400mA，大幅增至 1~2A 甚至更高。驅動電流的增大還帶來另一重影響：2020 版電表所采用的現行變壓器，受限于尺寸，功率輸出已達極限。若要輸出如此大的驅動電流，電表電源勢必需要調整。

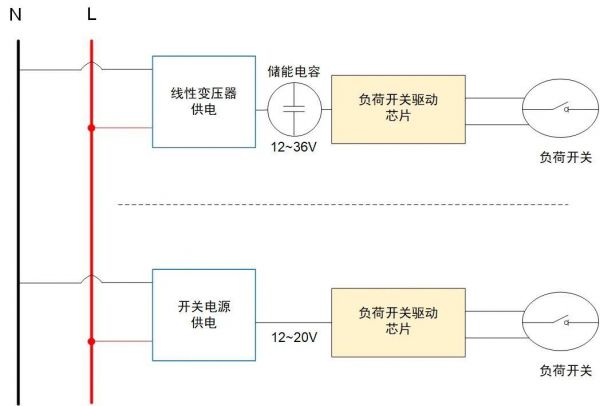

目前，開關電源方案（AC-DC）是較為成熟的選擇，但有工程師提出，中國掛網電表已超 6.6 億只，如此大規模應用開關電源時，其可靠性及對電網的影響尚無法通過數據完全驗證，因此更傾向于沿用原有的 “線性變壓器 + 后接大電容” 設計。此處暫不深入討論兩種方案的利弊，但值得注意的是，開關電源與線性變壓器因輸入端電壓波動導致的后端輸出電壓波動存在顯著差異，這也使得兩者對負荷開關驅動芯片的耐壓要求大不相同：開關電源輸出相對穩定，對應驅動芯片的耐壓通常 20V 左右即可；而線性變壓器因采用非穩壓變比輸出，耐壓要求通常需達到 36V 以上，如下圖所示：

設計的差異并不僅限如此，因自國網電能表統一招標以來，負荷開關（繼電器）的驅動芯片慣用SOT23-6封裝，許多企業和工程師已經習慣了沿用這種封裝，但也有工程師認為驅動電流增大，SOT23-6封裝體較小，并不穩妥，傾向于功率更大、尺寸更大的SOP8封裝。

由于設計思路、方案理解存在差異，加之負荷開關尚未量產定型，諸多不確定性導致智能電表生產企業的工程師在選型時思路不一。因此，在這種存在分歧的背景下，若想用單一產品覆蓋新一代國網電表內置負荷開關驅動芯片的布局，難免會捉襟見肘。

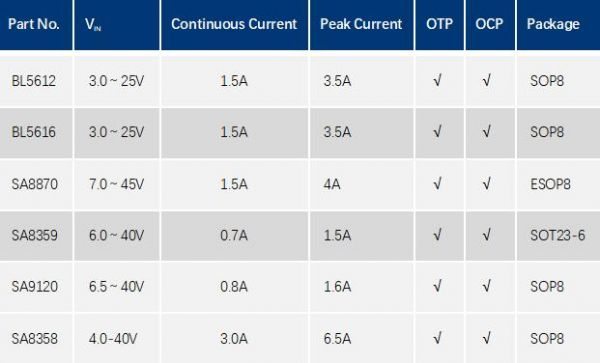

作為國內智能電表芯片領域的核心供應商，上海貝嶺股份有限公司始終以行業需求為導向，通過深入調研市場動態，積極與各生產企業工程師開展多維度技術交流，精準把握行業痛點與發展趨勢。在此基礎上，公司推出了系列化產品矩陣，為工程師們的選型工作提供了豐富且適配的選擇，具體產品信息如下表所示：

從列表中不難發現，上海貝嶺針對新一代國網電表內置負荷開關驅動芯片的布局，已形成全面覆蓋：電壓層面兼顧中壓與低壓需求，驅動電流范圍從 0.7A 延伸至峰值 6.5A，封裝形式則包含 SOT23-6、SO8P、ESOP8 等多種規格。這一系列產品矩陣，不僅為新標準的快速落地提供了堅實支撐，更能靈活適配多樣化的設計思路，為行業升級注入強勁動力。
