什么是Y電容,Y電容的耐壓是多少,Y電容的位置在哪,Y電容如何接法,Y電容有什么作用

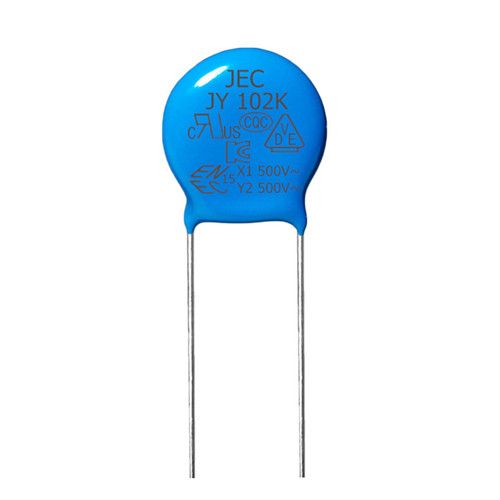

什么是Y電容？
電容是電源電路里最特別的器件.特別在AC/DC converter里,Y電容對抑制共模干擾有很大的作用.
Y電容的分級:一般Y電容分為Y1~Y4四種.目前AC/DC converter里常用的是Y1和Y2

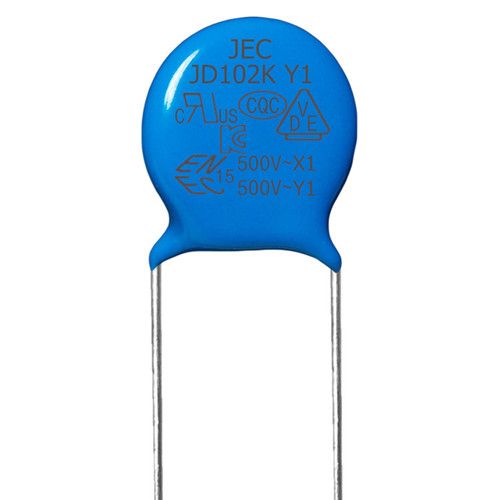

Y1可以耐4KVAC
Y2可以耐1.5KVAC~3000VAC.
Y電容的位置:Y電容通？煞旁
1 輸入端,和共模電感形成濾波器,L和N分別對PE加.
2 儲能大電容正負端對PE加.
3 輸出端對PE加.
4 變壓器原副邊跨接.
通常小功率電源就會單采用第4種接法,如果是ACDC converter,就要用Y1電容,因?yàn)樵边呅枰?KVAC.
如果原副邊都有對PE的Y電容,注意此時兩處Y電容通過PE串聯,所以打AC高壓的時候,會根據容值來分配電壓,所以選取Y電容時要注意這個.
關于漏電流:Y電容到底能取多大?通常由漏電流限制.漏電流的意思是,當外殼接地不良的時候,火線電壓會通過Y電容和人體對大地形成漏電流.假設人體沒有阻抗,
漏電流的大小也就是火線電壓除于Y電容的阻抗.假如,輸入為300VAC,大概每10n的電容會形成1mA漏電流.但是對于儲能電容的正負端,由于經過整流橋,所以即使負端對PE的Y電容都會形成漏電流.漏電流的具體大小,應該由儀器測量.
