上云秘笈：連結通訊模塊的 AT 命令實用精技
AT 命令（AT Commands）最早是由美國Hayes公司為了控制 MODEM 發明的控制協議。因為指令是以「AT」為開頭，故以此稱之。隨后的 3G、4G、NB-IoT 模塊等，均采用 AT 命令來控制，AT 命令逐漸在產品開發中成為實際標準。AT 命令廣泛的應用于嵌入式開發領域，AT 命令作為MCU芯片和通訊模塊的協議接口，透過硬件串口，主控MCU可以通過簡單的AT命令和通訊模塊連結完成多種通訊操作。

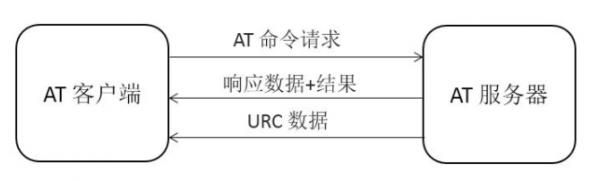

AT 命令集是一組指令集合，應用于 AT 服務器（AT Server）與 AT 客戶端（AT Client）間的設備連接與數據通信的方式。其結構如下圖所示：
一般 AT 命令由三個部分組成，分別是：前綴、主體和結束符。其中前綴由字符 AT 構成；主體由命令、參數和可能用到的數據組成；結束符一般為 <CR><LF> ("\r\n")。
AT 功能的實現需要 AT Server 和 AT Client 兩個部分共同完成。
AT Server 主要用于接收 AT Client 發送的命令，判斷接收的命令及參數格式，并下發對應的響應數據，或者主動下發數據。
AT Client 主要用于發送命令、等待 AT Server 響應，并對 AT Server 響應數據或主動發送的數據進行解析處理，獲取相關信息。
AT Server 和 AT Client 之間支持多種數據通訊的方式，目前最常用的是串口 UART 通訊方式。
AT Server 向 AT Client 發送的數據分成兩種：響應數據和 URC 數據。
響應數據：AT Client 發送命令之后收到的 AT Server 響應狀態和信息。
URC (Unsolicited Result Code))數據：AT Server 主動發送給 AT Client 的數據，一般出現在一些特殊的情況，比如 WIFI 連接斷開、TCP 接收數據等，這些情況往往需要用戶做出相應操作。
AT Client 數據收發方式

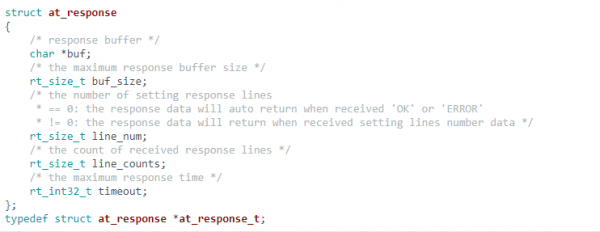

AT Client 主要功能是發送 AT 命令、接收數據并解析數據。下面是對 AT Client 數據接收和發送相關流程與函數介紹。相關結構體定義：
該結構體用于定義一個 AT 命令響應數據的控制塊，用于存放或者限制 AT 命令響應數據的數據格式。其中 buf 用于存放接收到的響應數據，注意的是 buf 中存放的數據并不是原始響應數據，而是原始響應數據去除結束符（"\r\n"）的數據，buf 中每行數據以 '\0' 分割，方便按行獲取數據。buf_size 為用戶自定義本次響應最大支持的接收數據的長度，由用戶根據自己命令返回值長度定義。line_num 為用戶自定義的本次響應數據需要接收的行數，如果沒有響應行數限定需求，可以置為 0。line_counts 用于記錄本次響應數據總行數。timeout 為用戶自定義的本次響應數據最大響應時間。該結構體中 buf_size、line_num、timeout 三個參數為限制條件，在結構體創建時設置，其他參數為存放數據參數，用于后面數據解析。
串口配置信息解析示例

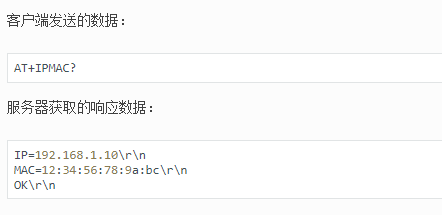

IP 和 MAC 地址解析示例
透過以上的介紹，可以初步的掌握 AT Client 數據收發方式, 以上的功能都能夠在新唐NuMaker-IoT-M487 開發板上實現。
NuMaker-IoT-M487 開發板透過AT命令，可連接支持多種無線通訊模塊，並整合常用組件，內建多軸傳感器，提供兼容 Arduino UNO 與 mikroBUS™ 接口，不論是 GPIO、UART、ADC、PWM、SPI 或 I2C 等等都能連接；外掛 SPI Flash 及提供 microSD 卡插槽。
