村田汽車電源用鐵氧體磁珠BLM21SP系列 具超高阻抗

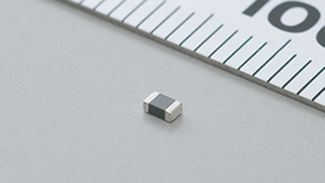

日本株式會社村田制作所將可用于汽車用動力傳動・安全用途的0805尺寸 (2.0 x 1.25mm) 電源用片狀鐵氧體磁珠BLM21SP系列商品化。
該產品實現額定電流6A、業界超高阻抗70ohm，預計具有較高的靜噪效果。在易產生噪聲的電源線上使用BLM21SP系列，為明確CISPR25等噪聲標準作貢獻。該產品將于2018年3月開始量產。
近年來，隨著混合動力汽車和電動車等各種功能的電動化，搭載的電子設備越來越多。隨之產生的傳導噪聲和輻射噪聲也增多，采用靜噪對策的必要性增高。
特別是大電流通過的電源線上容易產生噪聲問題，更需要靜噪對策，但是設計可用于電源線的高額定電流且高阻抗的靜噪對策元件十分困難。
村田通過導入新型內部電極形成技術，優化構造設計，提高了取得阻抗的效率。村田既有電源用產品BLM21PG系列是6A、22Ω@100MHz，而通過該技術，相同尺寸實現了6A、2倍以上的70Ω@100MHz。此外，在同等阻抗值的狀態下比較，額定電流升至1.5倍以上。今后將繼續擴充高阻抗的產品陣容和高溫對應產品。
BLM21SP系列特點
- 支持汽車用動力傳動、安全
- 符合AEC-Q200標準
- 小型 (2.0 x 1.25mm)，支持最大6A大電流
- 大電流且高阻抗產品陣容(70ohm/6A、110ohm/5A、180ohm/4A)
BLM21SP系列電氣特性

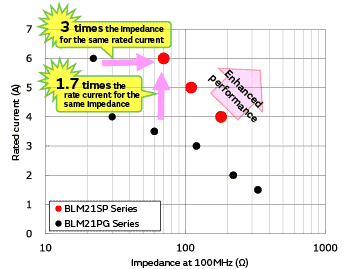

BLM21SP系列和BLM21PG系列的同等額定電流和同等阻抗的比較
BLM21SP系列
BLM21SP111SH1D
BLM21SP111SN1D
BLM21SP111SZ1D
BLM21SP181SH1D
BLM21SP181SN1D
BLM21SP181SZ1D
BLM21SP700SH1D
BLM21SP700SN1D
BLM21SP700SZ1D
編輯：admin 最后修改時間：2018-03-20
