如何處理單片機未使用的引腳

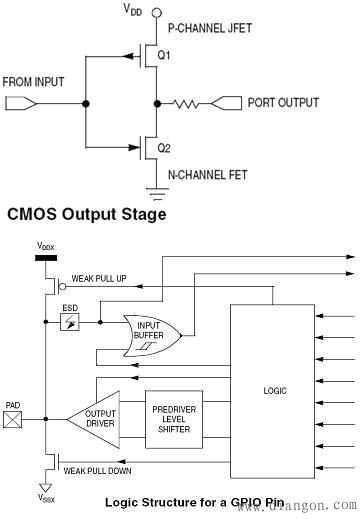

通常我們并不會把所有的單片機的引腳都用完，有時候我們也在同一個產品上分高低配，因此如何對待一些不使用的引腳就成了一個問題。首先我們看一下單片機引腳的結構。我們可以發現，一般單片機的IO口都是可以配置的。
CMOS器件引腳由N溝道和P溝道場效應管，通常在一個時刻，只有一個管子是開通的，但是，有一個非常短的時間轉換期，這兩種管子都會部分導通，在一個管子關閉而另一個開啟的時候。一個沒有端接的輸入口可能振蕩或在一個中間電平上浮動，導致所有場效應管設備都將在一個微導通的狀態，導致了管子的損耗，增加了噪聲，并要消耗額外的電源電流。

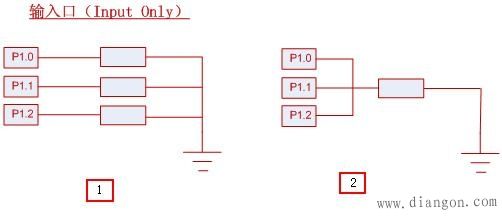

（Input Only）輸入專用管腳
使用上拉或下拉電阻，將每個未使用的引腳拉到VSS或VDD，這是推薦的使用方法
捆綁在一起，并用單個電阻上拉/下拉到VDD或地，節省元件數量和成本，但是這減少了減少的靈活性。

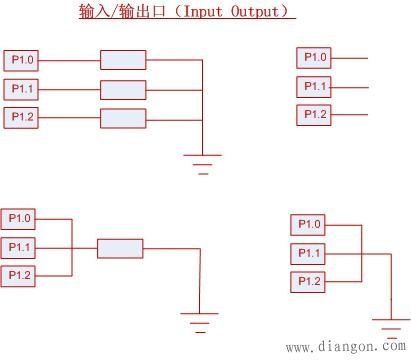

（Input/Output）輸入/輸出引腳
每個引腳的下拉一個電阻到地（VSS）。
幾個引腳連下拉同一個電阻到地（VSS）。
不連接的針腳，軟件程序配置IO口為輸出口，并將它們設置為輸出低。
連接一個電阻到Vss，軟件程序配置IO口為輸出低。
直接連接到地，軟件程序把端口配置成高阻抗輸入口，設置寄存器為輸出低狀態。
注意這將引發雙發失誤導致的問題（引腳從輸入到輸出的變化，輸出從低到高狀態變化）。

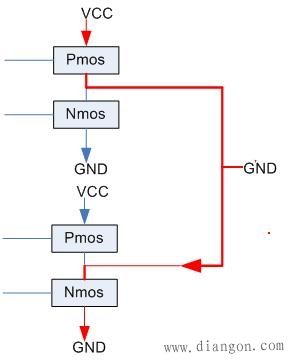

風險在于：
最后，我覺得還是每個電阻接到地比較安全。
